Комплект ГРМ: ремень, ролики INA М214145

Как заменить ГРМ на Москвиче с F3R.

  Т.к. на этом двигателе при обрыве ремня клапана загибаются всегда, то мы бы

советовали менять целиком комплект при пробеге в 60 тыс. км. (Хотя заводом, рекомендовано 60 тыс - ремень и после 100 тыс ремень+ролики)

Значительно удобнее заниматься ремонтом со снятым радиатором. Таким образом работу по замене роликов можно совместить, например, со сменой охлаждающей жидкости.

Проворачиваем за шкив КВ двигатель и совмещаем метки на  шестерне распредвала и кожуха ГРМ.  (Такт сжатия 1-го цилиндра).

При этом должна совпадать метка на маховике и картере сцепления.

Включаем 5ю передачу, нажимаем тормоз и ключом на 18 отворачиваем болт шкива КВ.

с левой стороны блока цилиндров (где щуп и табличка номера двигателя) головкой Е-14 отворачиваем болт-заглушку…

вставляем в отверстие стержень (диаметром 8 мм) до упора в прорезь противовеса коленчатого вала (стержень препятствует проворачиванию вала). Стержень должен быть довольно длинным. Крайне не желательно вставлять свёрла - могут сломаться.

Именно так должен располагаться стержень (фото на разобранном двигателе)!

Снимаем кожух ГРМ.

   Для определения положения натяжного ролика ремня (при установке нового ремня) в резьбовое отверстие металлического кожуха вворачиваем регулировочный болт М6 (с резьбовой частью не менее 50 мм) до упора в опорный кронштейн ролика.

Длину болта от опоры натяжного ролика до боковой поверхности кожуха фиксируем гайкой, навинченной на болт до касания кожуха. Гайку законтриваем.

Вывернув регулировочный болт (с зафиксированным расстоянием), ключом «на 16» ослабляем гайку крепления натяжного ролика.

Снимаем ремень, меняем ролики.

Устанавливаем новый ремень в обратной последовательности. После установки ремня подводим натяжной ролик регулировочным болтом на зафиксированное расстояние, обеспечивая тем самым правильное натяжение ремня.

 Народный способ проверки натяжения ремня - попробовать его развернуть. Должен относительно легко разворачиваться на 90 градусов.

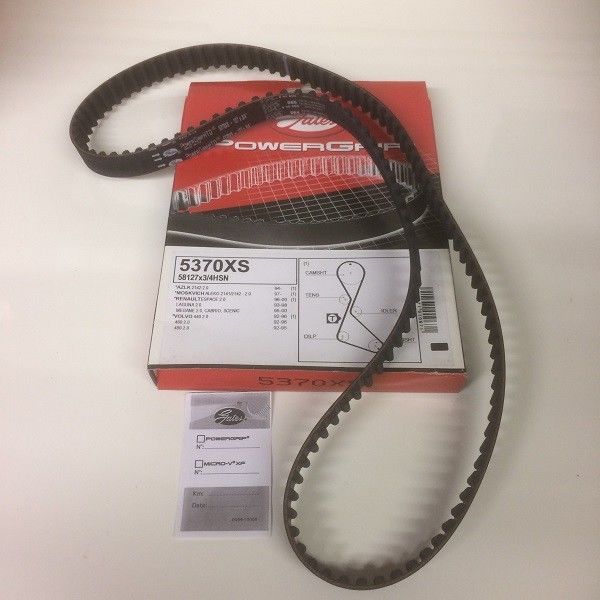

 Преимущество ремня Gates - на нём есть риски, которые должны сверху совпасть с меткой на шестерне распредвала и кожуха, а внизу - с меткой нашестерне КВ!

   Затянув гайку натяжного ролика, выворачиваем из кожуха болт.

Вынимаем из блока цилиндров стержень, фиксирующий коленчатый вал! Провернув коленчатый вал по ходу на два полных оборота, убеждаемся в совмещении установочных меток. Затем вворачиваем в блок болт-заглушку, устанавливаем шкив коленчатого вала и затягиваем болт крепления. Наконец устанавливаем крышку привода ГРМ и ремень привода вспомогательных агрегатов.
