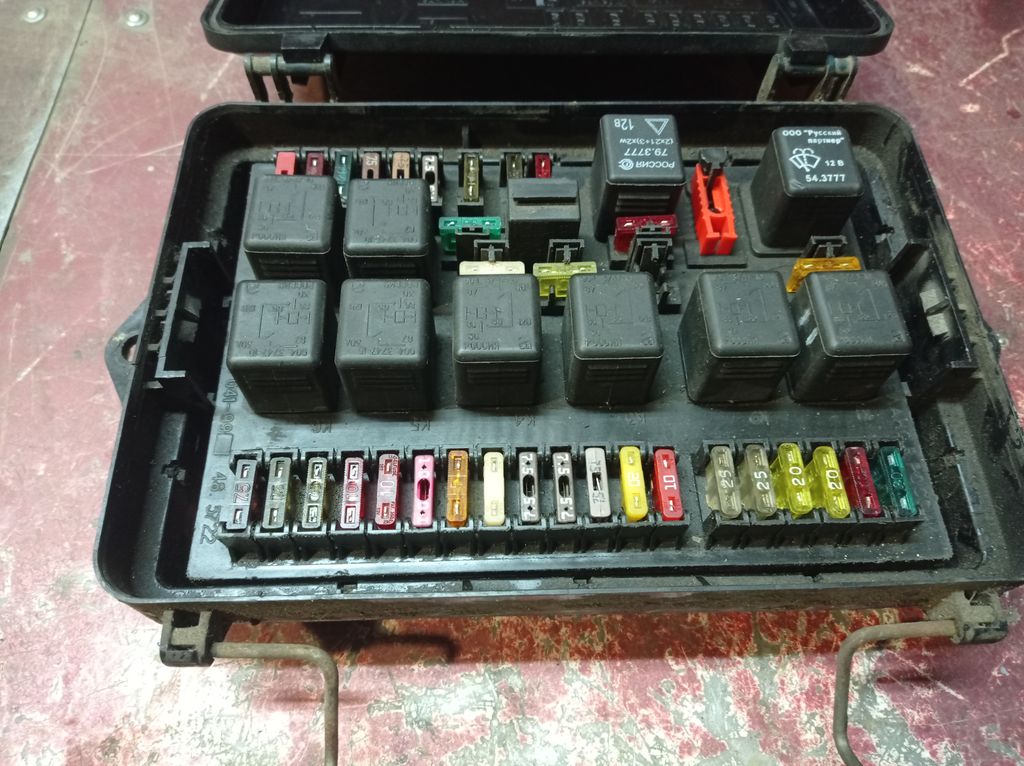

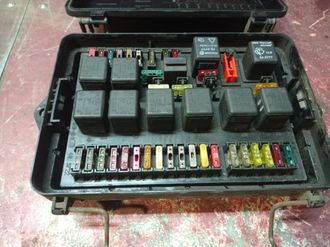

:no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/ixa7db8ohcoc4kgswko4ow80swssgk "48.3722 блок предохранителей М2141")

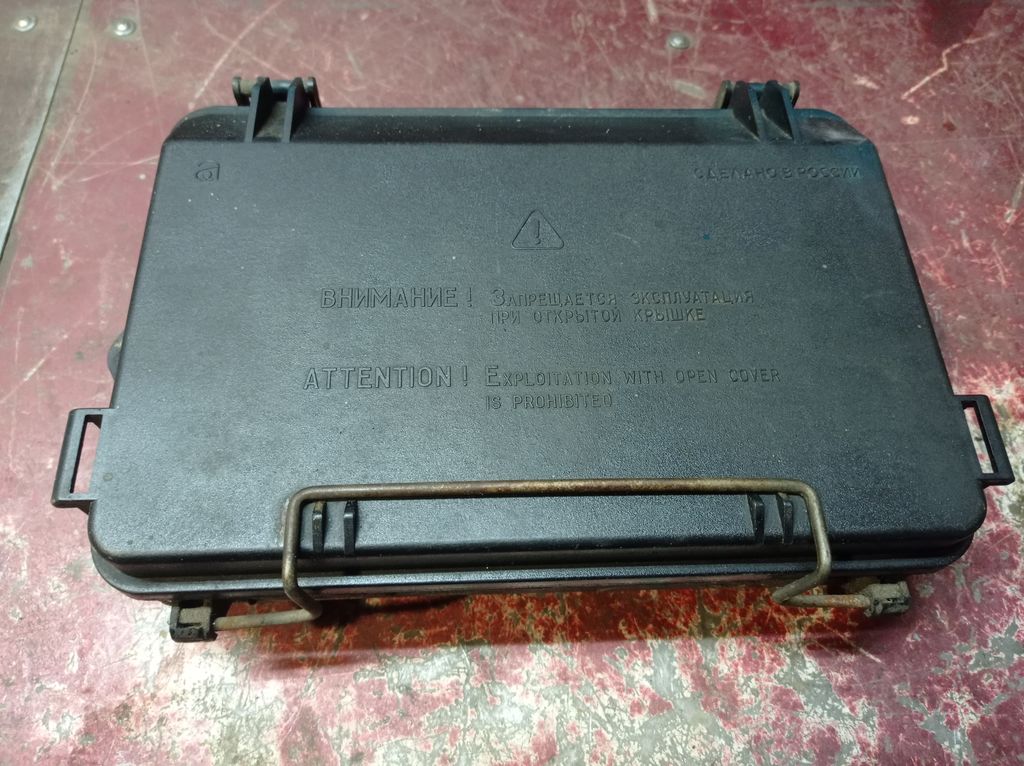

:format(webp):no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/m687qzpv80gcko88c44kwggw4cs0cw "ЧЯ нового образца на Москвич Святогор")

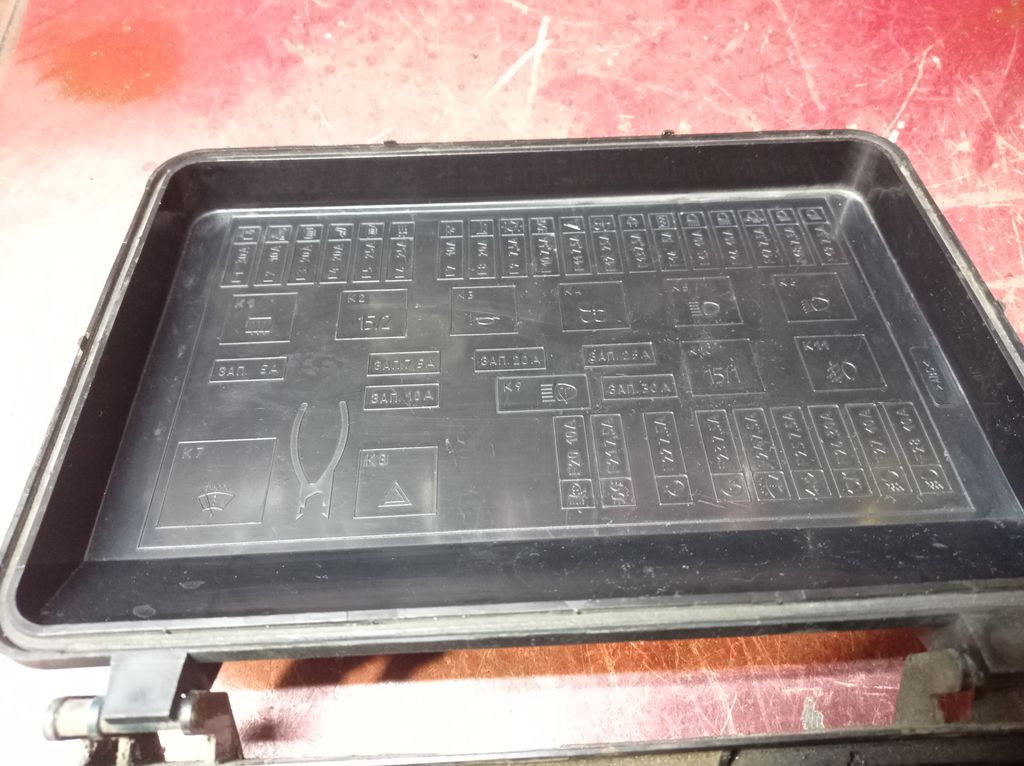

:format(webp):no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/qm854y44shwgk8kw0c048sss8ocs8s "расположение реле и предохранителей на 48.3722 блоке Москвича")

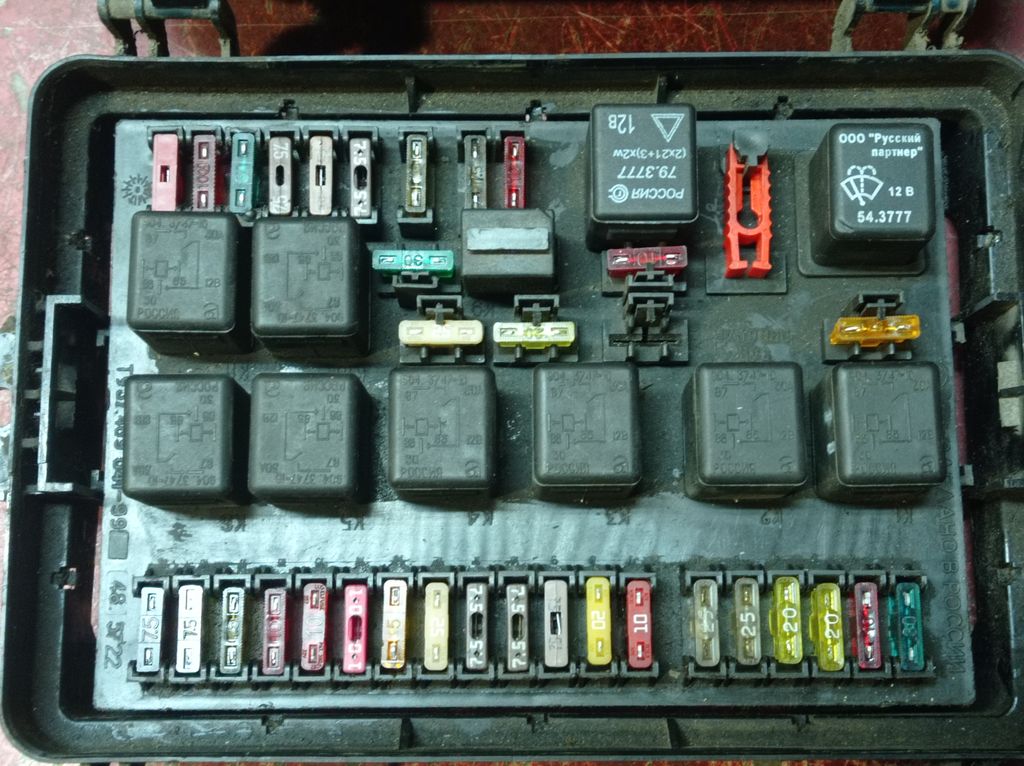

:format(webp):no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/lwebgls920gsgkscw4gk080088gks4 "Предохранители реле 48го блока Москвича 2141")

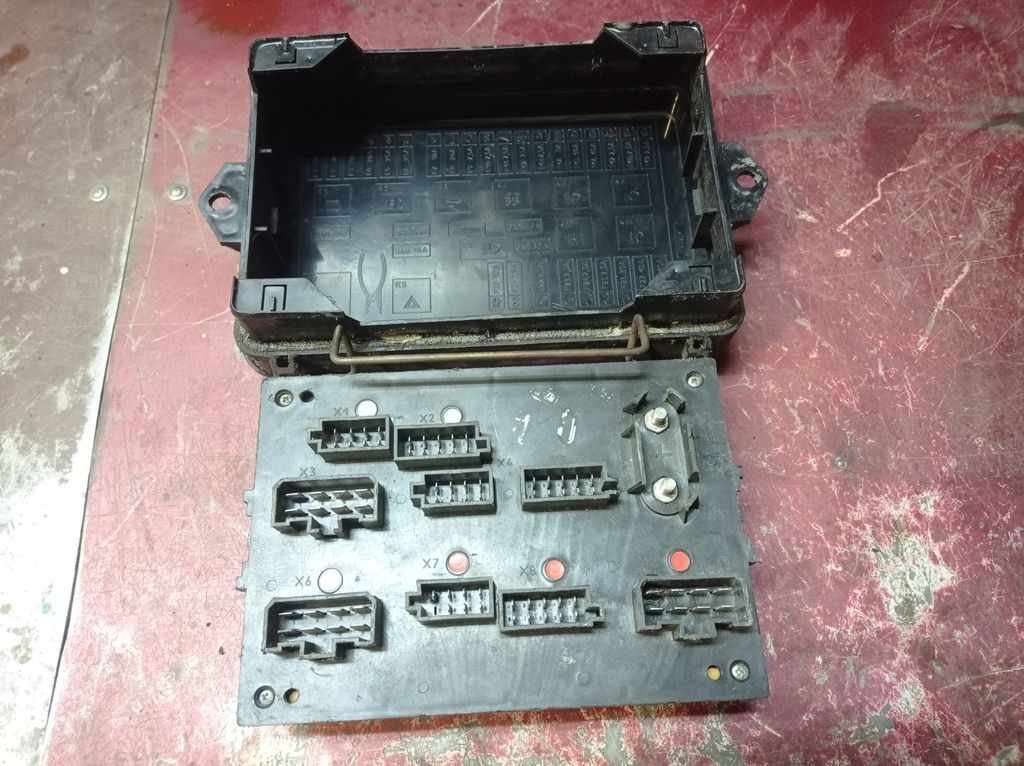

:format(webp):no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/lkquxve8nxcgk00cks0gwgwg0sg8cs "Контактная группа 48.3722 ту 37.469 041-99")
:format(webp):no_upscale()/s.siteapi.org/958a5838777fbca.ru/img/9e1aqofri144ccs0w8s84ckock4ccg "Контакты ЧЯ нового образца Святогор 2141")
Блок реле и предохранителей 48.3722

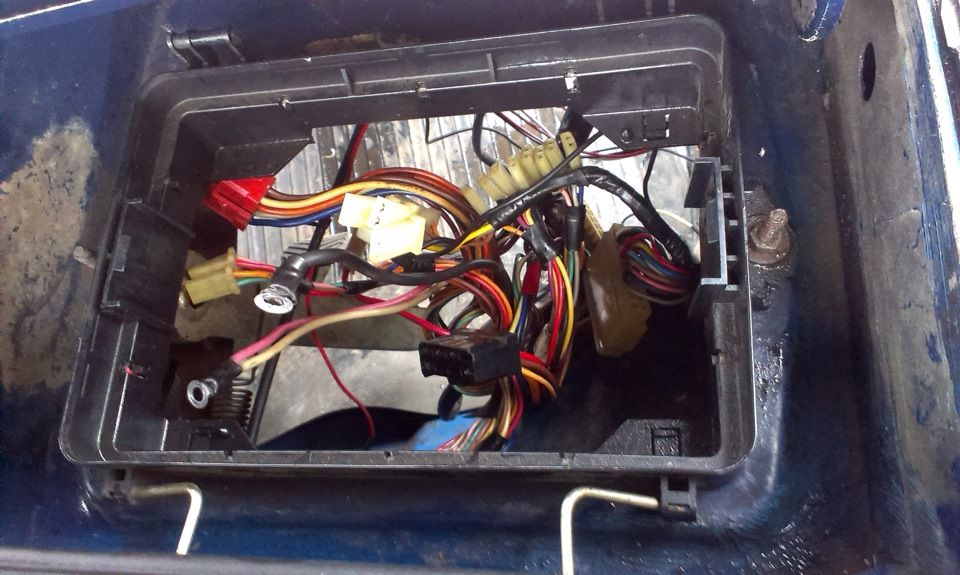

Имеет абсолютно другую конструкцию и посадочное место в кузове в отличии от обычного 41го Москвича.
Также, естественно, идет другая проводка!!

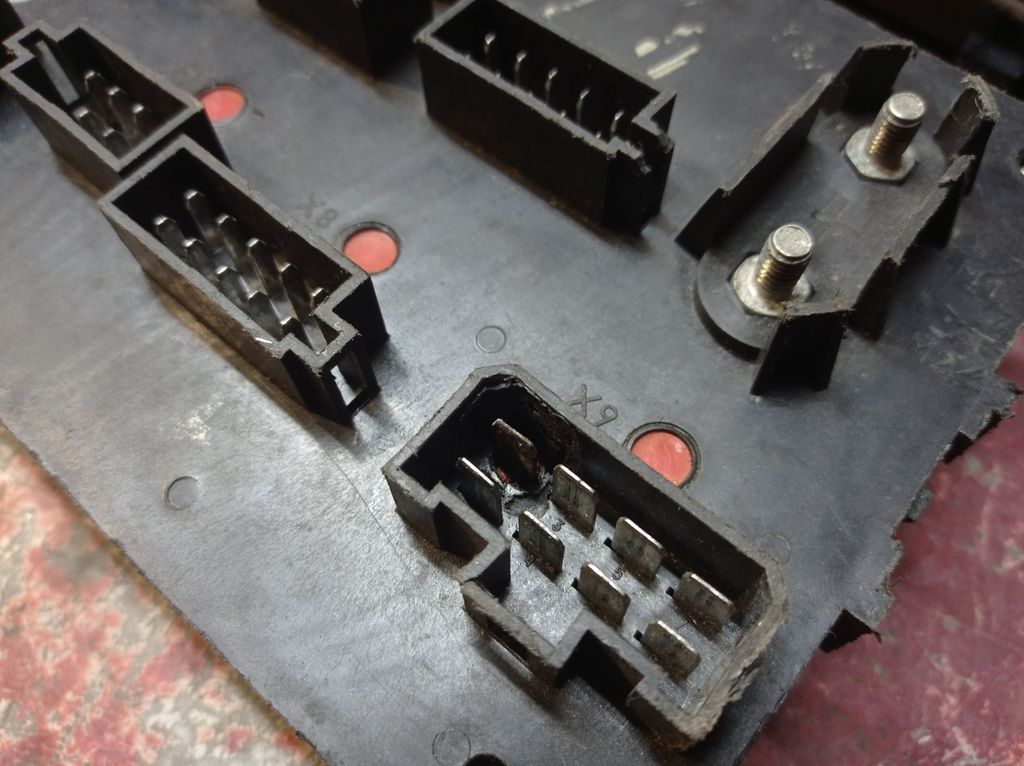

Рабочий, один контакт оплавлен.
В документах есть pdf с описанием данного блока.
Установка нового монтажного блока в отверстие, не имеющее отбортовки, а также его эксплуатация при снятой крышке, не допускаются. При его правильной установке и соблюдении правил эксплуатации герметичность гарантируется.
Блок предназначен для эксплуатации в зонах с умеренным, северным и тропическом климатах при температуре от -40 до + 45°С.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
F1 30A Стеклоподъемники
F2 10A Прикуриватель
F3 20A Обогреватель заднего стекла
F4 20A Нагревательные элементы сидений
F5 25A Обогреватель ветрового стекла
F6 25A Отопитель. Реле включения вентилятора охлаждения двигателя
F7 10A Плафоны освещения салона
F8 20A Сигнал
F9 7,5A Освещение приборов
F10 7,5A Габаритное освещение левого борта
F11 7,5A Аварийная сигнализация
F12 25A Вентилятор охлаждения двигателя
F13 7,5A Розетка для переносной лампы
F14 5A Питание постоянной памяти контроллеров
F15 10A Лампа дальнего света левой фары. Контрольная лампа включения дальнего света
F16 10A Лампа дальнего света правой фары
F17 10A Электрокорректоры фар
F18 7,5A Лампа ближнего света левой фары. Задние противотуманные фонари
F19 7,5A Лампа ближнего света правой фары
F20 10A Омыватели фар
F21 7,5A Габаритное освещение правого борта
F22 7,5A Приборы. Обмотка возбуждения генератора(в момент включения)
F23 7,5A Фонарь света заднего хода
F24 7,5A Электродвигатели очистителя и омывателя ветрового стекла, очистителя заднего стекла, омывателей заднего стекла и фар
F25 7,5A Указатели поворотов
F26 30A Цепь 15/1
F27 10A Лампа левой противотуманной фары
F28 10A Лампа правой противотуманной фары
